Advanced solution in Thermodynamics



The Thermodynamic Database and Applications

Projektkonzept und Prozessanalyse
Dokumentation der MS-Excel-Datei CuFeS2.xls

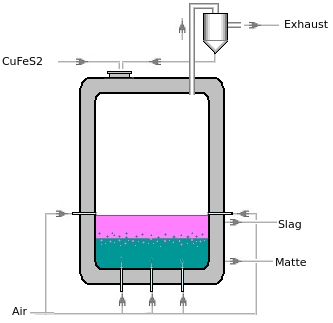

Laden Sie die beiden Dateien herunter und speichern Sie sie im selben Ordner: CuFeS2.xls und TurbulentFurnace.jpg.
Öffnen Sie die Datei CuFeS2.xls mit Microsoft Excel.
Laden Sie die AsTher-Anwendungen herunter.
Führen Sie die Anwendung AsTher\bin\XProCalc.exe aus.


1. MS Excel Tabelle  [frn]: Prozess-Definition


  A B C D
1 eql  [A1]=eql
2 T [C]1250
3 P [bar]1
4 Phasesgas [B4] . . .[G4] Name of the Excel Tabelle, in dem die Phasen definiert sind (more information)
5 Calculation Conditions  (more information)
6 Count050Die Zahl in [B1] wird nach jeder Berechnung um +1 erhöht  (more information)
7 Precision0.001 Genauigkeit der thermodynamischen Berechnung
8 Iterations Steps98000 Maximale Iterationsschritte der thermodynamischen Berechnung
9 VisualisationVisual Name des Excel-Arbeitsblatts zur visuellen Darstellung visual representation
10 Following Calculation* [[B10] Name der Excel-Datei, [B11] Excel-Tabelle der Folgeerechnung, *: in [B10] oder [B11] heisst dieselbe Excel-Datei oder dasselbe Tabelle wie die aktuelle Berechnung
11 Recorderrec Name der Excel-Tabelle, in die die Anwendung die unten angegebenen Daten schreibt  (more information)
12 T [C]=B2 Ab hier alle Eingaben sind verknüpfte oder vorgegebene Daten, die in die Rekorder-Tabelle geschrieben werden sollen Recorder Sheet
13 Air [Nm³]=B6*10
14 O2 [kg]=gas!B13
15 CuFeS2 (s) [kg]=sol!B2
16 Slag [kg]=slg!C13
. dH=gas!L17+slg!L13+mat!L8+sol!L6
. Ca2SiO4 (l)=slg!C2
. CaO (l)=slg!C3
. CaSO4 (l)=slg!C4
. CuFe2O4 (l)=slg!C6
. CuFeO2 (l)=slg!C7
. Fe0.947O (l)=slg!C8
. Fe3O4 (l)=slg!C10
. FeO (l)=slg!C11
. Fe2SiO4 (l)=slg!C9
. SiO2 (l)=slg!C12
. Fe (l)=mat!C6
. Cu (l) {matte}=mat!C2
. Cu2S (l) {matte}=mat!C3
. FeS (l) {matte}=mat!C5
. Cu2O (l){slag}=slg!C5
. matte [kg]=mat!C8

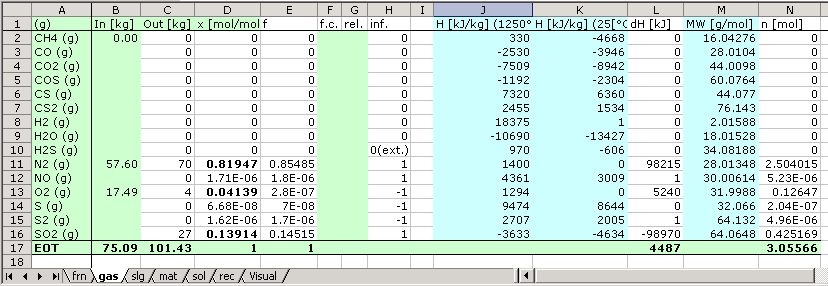

2. MS Excel Tabellen der Phase
(Gasphase[gas], Schlacke [slg], Matte oder sulfidische Metallphase [mat] und Feststoff-Phase [sol])


The data in the cells with green background colour is entered, calculated or written by users.

Zelle [A1]: Aggregatzustand der Phase, (g), (l) oder (s)
Cell [B1], [C1]: Dimension der Masse der Substanzen im Einsatzmaterial  und in Produkten, z. B.: [kg], [mol], [lb], [Nm³].
Zellen [B1] bis [B16]: enthalten Eingabewerte. Die Eingabedaten können eine Verknüpfung zu einer anderen Zelle in einer anderen Tabelle oder Excel-Datei sein. Die Daten können auch in Phasentabellen eingegeben werden.
Spalten [I], [J], [M]: die Zustandsfunktionen oder Eigenschaften der Stoffe können in vorgegebenen Spalten geschrieben werden.
Spalten [L], [N]: individuelle Berechnungen basierend auf Berechnungsergebnissen, Zustandsfunktionen oder physikalischen Daten.
Enthalten die Zellen [I1] oder [J1] eine Zustandsfunktion wie Cp, H, G, S, schreibt die Anwendung die Werte der Zustandsfunktionen der Substanze in dieser Spalte bei jeder Berechnung entsprechend der gegebenen Temperatur.
Die Möglichkeit besteht nur in den Splaten [I oder [J]

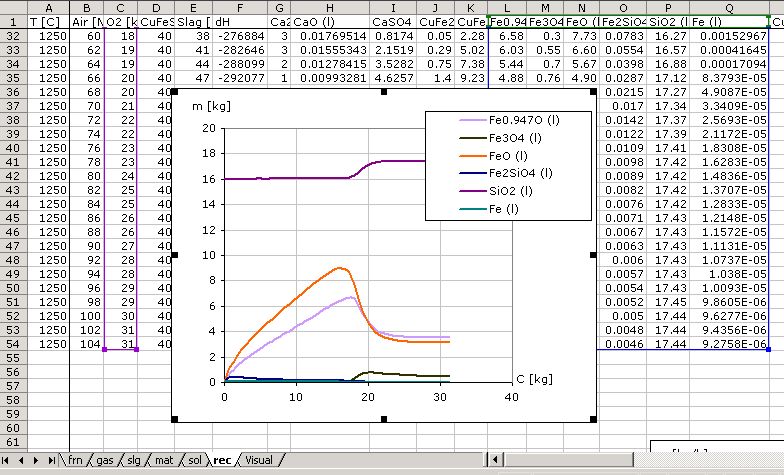

3. MS Excel Tabelle  zur Datenerfassung (recorder) [rec]

Die Tabellendaten werden vom XProCalc.exe entsprechend den Eingaben iin der Tabelle [frn] geschrieben.
Die Grafiken werden vom Benutzer definiert.

.



4. Visuelle Darstellung der Berechnungsergebnisse, MS Excel Tabelle Visuell Windows [rec]

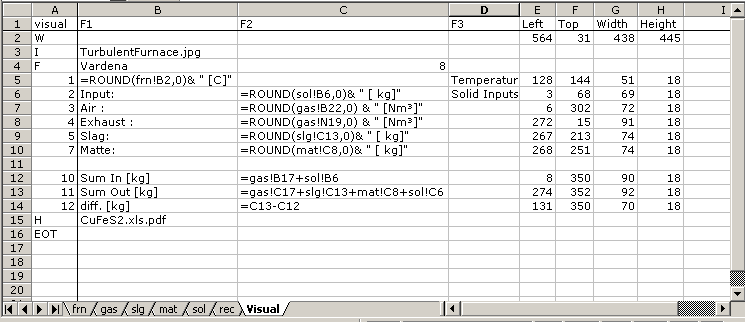

In folgenden Abbildung sind einige Beispiele, wie Verknüpfungen zu den Berechnungsergebnissen eingegeben werden.
Die Eingaben von Verknüpfungen und Datenformaten sind individuell.



Hinweise:
Änderung der Größe und Position von Datenfeldern:
4.6.1. Gleichzeitig die [Strg]-Taste und die [linke] Maustaste drücken und die Maus bewegen, um die Position eines Datenfelds zu ändern.
4.6.2. Gleichzeitig  die [Strg]- und die [Pfeil]-Taste (links, rechts, oben oder unten)  drücken , um die Position eines Datenfelds zu ändern.
4.6.3. Gleichzeitig  die [Alt]- und die [Pfeil]-Taste (links oder rechts)  drücken , um die Breite eines Datenfelds zu ändern.
4.6.3.Gleichzeitig  die [Alt]- und die [Pfeil]-Taste (oben oder unten) drücken , um die Höhe eines Datenfelds zu ändern.
Wichtig:
Visual-Fenster, Menü [Data]->[Save Positions]: Die aktuellen Größen und Positionen der Datenfelder werden in der Tabelle für Visualisierung geschrieben.
anschließend  Excel-Datei speichern

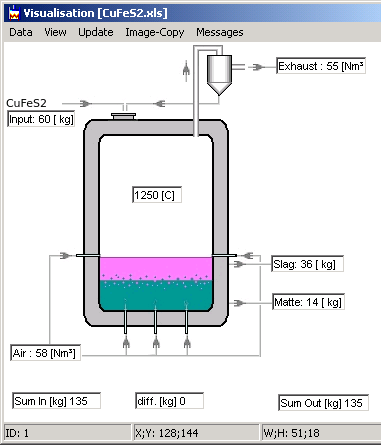

   Visual Window of Process Calculator
