2.1 Allgemein
Die Anwendung dient zur tabellarischen und grafischen Darstellung der
thermodynamischen Zustandsgrößen in Abhängigkeit von Temperatur und Druck. Pure
Substance macht die mühselige Suche nach den Zustandsgrößen in
unübersichtlichen thermodynamischen Zustandsdiagrammen überflüssig.

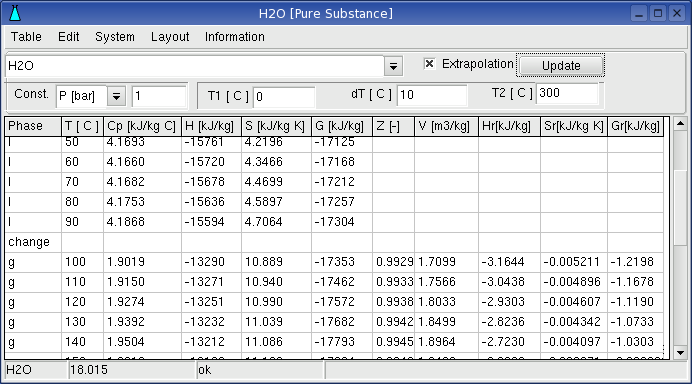

Geben Sie im Eingabe-Feld (Substanz) die Stoffbezeichnung ein, und Button
Update.
Die Eingabe für Reinstoffe erfolgt mit oder ohne Phasenbezeichnung, z.B. für
Eisen Fe oder Fe(s).
Falls Sie keine Phasenbezeichnung vorgeben, wählt das Programm automatisch in
der Datenbank den Stoff mit der gleichen Stoffbezeichnung aus, welcher bei den
vorgegebenen Temperaturen und Drücken die niedrigste freie Energie besitzt. Dies
wird im Laufe der Tabelle stets berücksichtigt. Testen Sie die Ausgabe des
Programms in der Tabelle und in der Grafik bei den Temperaturen zwischen 0 bis
300 °C mit einem Temperaturschritt von 10 °C unter 1 bar, indem Sie erst H2O und
anschließend H2O(g) eingeben.
Phasenbezeichnung für Reinstoffe (g), (l) oder (s) für verdünnte Lösungen [l]
oder [s].
System ->
Select from Database
führt zu einer Dialogbox, in der die Reaktionskomponente aus der Datenbank
ausgewählt werden. Damit die Stoffe gelistet werden, muss die Elemente

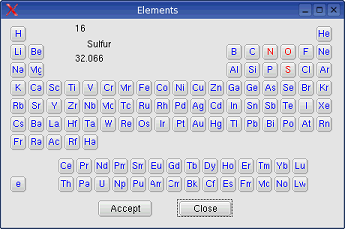

ausgewählt werden. Elementen Auswahl erfolg mit dem Button Elemente, in einer
getrennten Dialogbox..
2.2. Important Menu Functions
Table:
Table->
save: Einstellungen der Tabellenvariable Konstante und die Einstellungen
der Grafik werden gespeichert.
Table->
open: Öffnet die gespeicherte Datei.
System:
System -> Behaviour: Sie können in
der folgenden Dialogbox vorgeben, nach welchem Gasgesetz die Berechnung
durchgeführt werden soll, und ob eine Extrapolation zulässig ist. Die
Zustandsgrößen der Gase können nach realem Gasgesetz berechnet werden, wenn die
Kritischen Daten ( Tc, Pc ) der Gase bekannt sind.
System->Select from Database: führt zu einer Dialogbox, in der die Reaktionskomponente aus der Datenbank ausgewählt werden. Damit die Stoffe gelistet werden, muss die Elemente ausgewählt werden. Elementen Auswahl erfolg mit dem Button Elemente, in einer getrennten Dialogbox..
![]() |
![]() |
System->Temperature; System->Energy und System -> Mass
Dimension der Zustandsgrößen können vorgegeben werden.

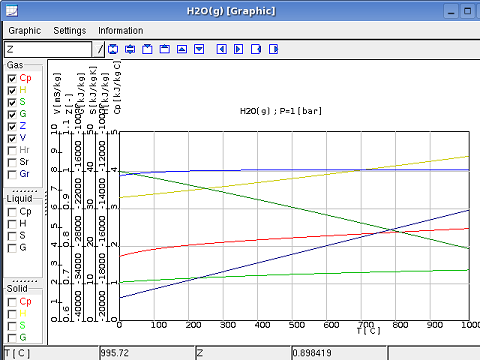

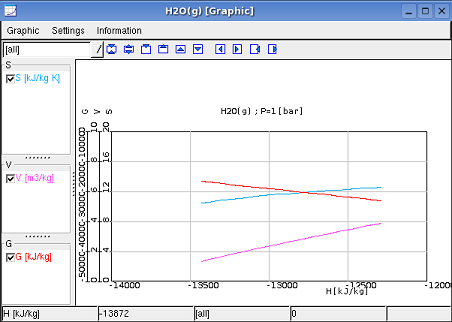

System -> Graphic: Grafik-Fenster zeigt die Zustandsgrößen in Abhängigkeit von der Temperatur oder Druck. Die Grafikparameter können durch die Menü Graphic->User Defined im Grafikfenster individuell geändert werden.

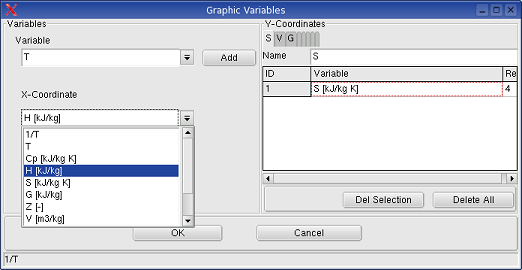

Wenn Graphic->User Defined ausgewählt ist, führt die Menü Graphic -> Variable Definition zu einer Dialogbox, in der die Grafikparameter definiert werden.
Weitere Details in Abschnitt 7.Graphic.
Information:
Information -> Help:
zeigt diesen Text
Information -> Messages:
Fehlermeldungen werden in einee getrennten Fenster dargestellt..
Information ->
About Pure Substance: Informationen über
Software-Version werden in einer Fenster
2.3.
Mögliche Fehler und and Lösung
2.3.1. Wenn die Datensätze in der
Datenbankdatei mit Lücken erstellt werden, kann dies in Berechnungen der
Anwendungen Pure Substance und Reaction zu Fehlern führen. Daher sollte ein Datensatz ohne Temperaturlücken erstellt werden. D.h.: Wenn für eine Substanz ein Datensatz zwischen 300 - 500 und ein anderer zwischen 600-1000 K gilt, so wird bei einer Berechnung zwischen 400 und 700 K der Datensatz zwischen 600-und 1000 nicht mehr berücksichtigt.
2.3.1. Wenn keine Angaben zum
Aggregatzustand vorliegen, zeigt Pure Substance immer die Daten des
Aggregatzustands an, der bei der angegebenen Temperatur und dem angegebenen
Druck die niedrigste freie Energie aufweist.
Die Berechnungsergebnisse sind nur gültig, wenn Daten innerhalb des Temperatur-
und Druckbereichs verfügbar sind.
Liegen keine Daten vor, kann dennoch eine Berechnung durch Extrapolation
durchgeführt werden.
Dabei empfiehlt es sich, die extrapolierten Werte auf ihre Gültigkeit zu prüfen.
Am sichersten ist es jedoch, innerhalb der Grenzen der vorhandenen Daten zu
rechnen und Extrapolationen zu vermeiden.
