7. Graphik

Die grafische Darstellung ist abhängig von der Anwendung unterschiedlich.
Die grafische Darstellungen können in den Anwendungen Pure Substance, Reaction, Equilibrium und Recalculator individuell geändert werden.

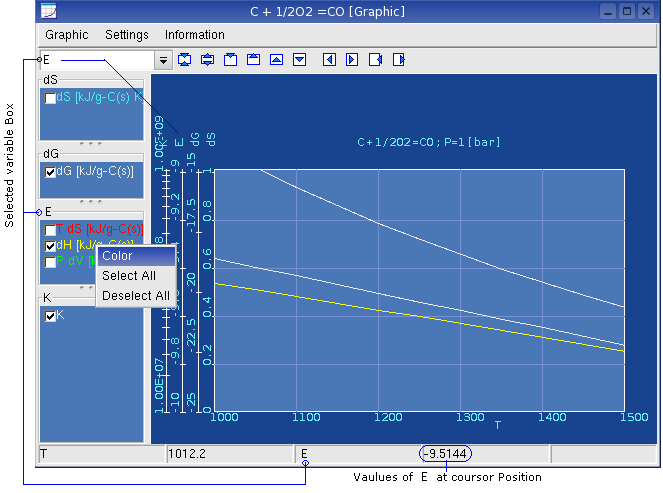

When an user defined graphic variable is enabled in an application, The graphic axis and the Variable Boxes can or must be defined by user. Otherwise, The Variable Boxes and graphic axis exist as default.
When a Variable Box is selected in the drag down menu (combo box), the values of the corresponding y-axis will be shown in the status bar at the bottom of the window..

When the right mouse button pressed on an Variable Box, a popup menu will be shown.
Color:  A dialog box will be shown, in which the colour of the variable can be selected.
Select All: All variables in this Variable Box are shown in the graphic
Deselect All: All variables in this Variable Box are not shown in the graphic
Pen -> Thin: Grafik line or points are painted thin
Pen -> Bold: Grafik line or points are painted bold

The graphic ranges can be changed by arrow-buttons in the toolbar.

7.2. Wichtige Menu Funktionen

Graphic

Graphics -> User defined: (Auswahlmenü in Reaction und Pure Substance.) Wenn die Menü in einer Anwendung existiert, und user defined aktiviert ist, können Grafikvariable mir der folgenden Menü definiert werden.
In Equilibrium und Recalculator existiert die Menü nicht, weil Grafikvariable durch die Benutzende definiert werden müssen.
In Database Administration existiert die Menü nicht, weil die Zustandsgrößen (Cp, H, S, G .. etc.) als Funktionen der Temperatur festgelegt ist

Graphic -> Variable Definition: die Menü existiert, wenn die Grafikvariable zu definieren sind. Die Menü führt zu einer Dialogbox, in der die Grafikvariable ausgewählt werden können.

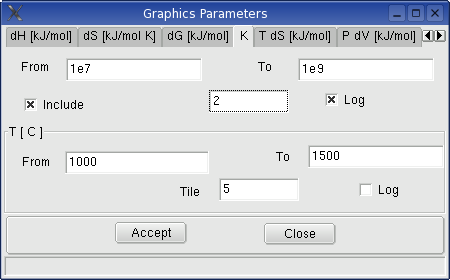

Settings -> Format Axis :

Grafikformat kann eingegeben werden.

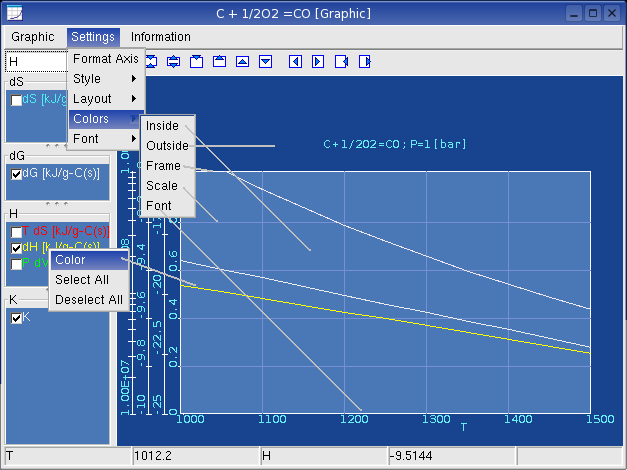

Settings -> Graphic Colours: Farben der grafischen Darstellung können bestimmt werden.

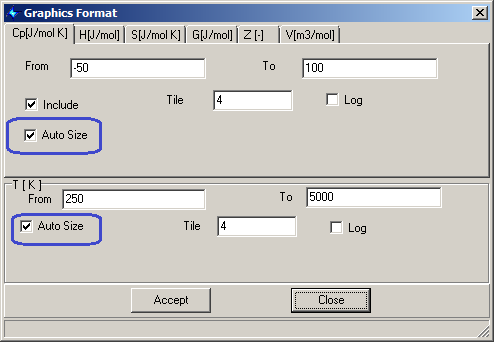

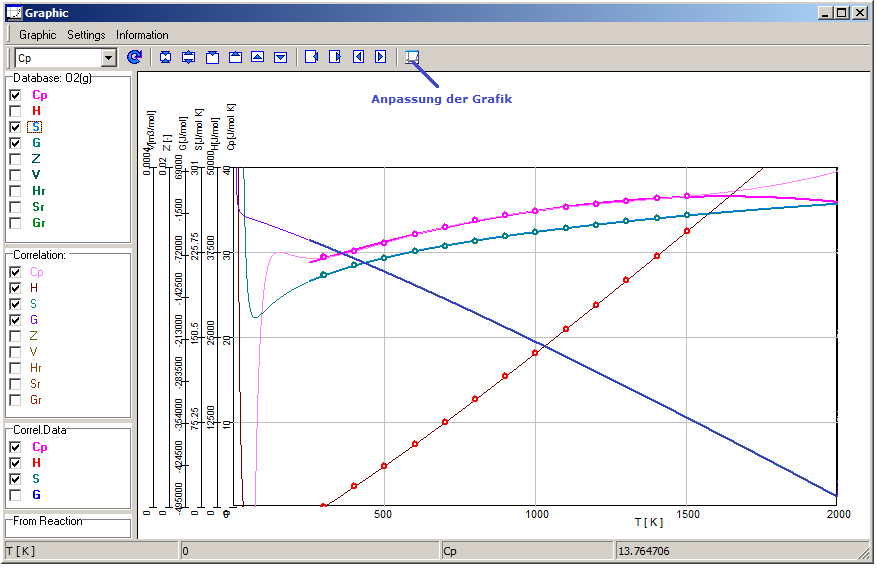

Automatische Anpassung
Damit die Koordinate automatisch angepasst werden, muss die automatische Anpassung aktiviert werden.

Wenn eine Koordinate nicht automatisch angepasst werden soll,
muss die automatische Anpassung für die jeweilige Koordinate deaktiviert werden.

7.3. Mögliche Fehler und Lösungen
7.3.1:  Die Höhe der Variabelboxen lassen sich nicht ändern (tritt bei MS Windows oft auf). Die Höhe einer anderen Box oder der untersten Box verkleinern.

7.3.2: Ein Teil der Grafik wird nicht aktualisiert (tritt bei Linux gelegentlich auf ).
Lösung 1: Menu Grafik->Update
Lösung 2: Ändern Sie die Größe
